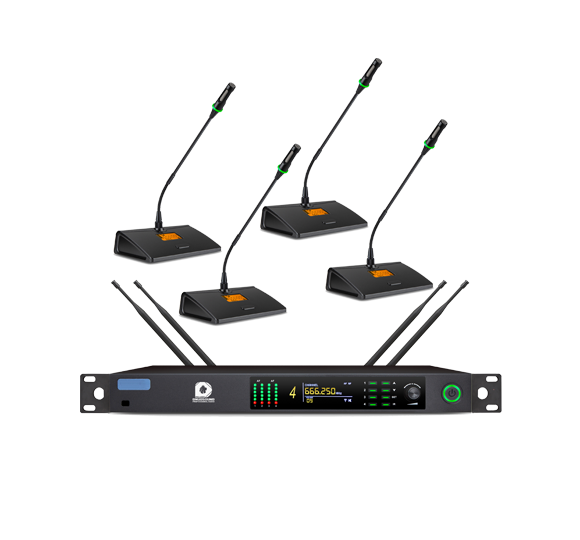

F 系列-真分集无线话筒

特性说明

自动频率扫描和频率规划，自动检测并规避干扰频道，快速锁定空闲信道；

数字锁频技术，拒绝同频干扰，有效隔绝同频或邻频互串干扰；

可靠的PLL射频稳定技术，能提供更好的音质和更宽的动态范围，可确保在任何环境下都能获得最高质量的声音；

具有低延迟、透彻的频率响应和覧广的动态范围，不会让任何因素妨碍真正纯粹的声音；

完整的概览信息、快速设置、重要功能快捷键设置：新设计的用户界面采用高对比度LCD显示屏，提升了实际应用的用户体验，所有重要的参数都能够快速预览。

精密设计的电路系统确保了互调干扰的防护，即使是在频谱空间密集的场合下也能够保证多个发射器的协同使用；

接收器和发射器具有宽调谐带宽，可提供更广泛的无线频谱覆盖，同时可优化使用操作者的各种场合需求。

可选择的传输模式和可调节发射功率可以实现出色的范围和音质，具有无线系统的延续性、扩展性以及远距离范围端的快速信号复原；

20级电子音量控制，可精准控制每个通道的电平输出；

每个通道可实现真正实时发射器电量监控，全程保证现场使用无间断使用；

超强的抗干扰能力，能有效防止多路径干扰和射频噪声；

每个通道具有独立锁定频谱频点功能；

提供双通道接收器和四通道接收器选项，适用于手持式、腰包式和桌面会议式发射器的通用接收器平台；

通道自动静音功能，使用操作者在配对不同发射器时，系统自动静音通道，操作完成后自动解除；

一键红外对频设定，多种发射器可选择互换，操作简单；

接收器与发射器有两种配对方式，手动选择频谱频点或者自动频率扫描和频率规划系统分配；

具有独立的输出(XLR)和混合(TS 6.35mm)输出，方便连接音频、扩声设备；

平衡和非平衡两种选择输出端口，适应不同的设备连接需求。

系统参数：

1.接收器频道数：四通道

2.机箱规格：EIA标准1U

3.接收方式：CPU控制自动选讯接收

4.频率震荡模式：PLL锁相环回路

5.载波频段: UHF 612MHz-695MHz

6.频率配对：一键红外对频设定

7.调制方式: FM

8.导频：30K

9.频道数目: 每通道50个（四通道）

10.射频灵敏度：< -99dBm

11.镜像抑制：> 80dB

12.频带宽度: 83MHz

13.频率稳定度：≦±0.005%(-10~60℃)

14.动态范围: > 90dB

15.最大频偏: ±45KHz

16.频率响应: 40Hz-18KHz（±3dB）（整个系统的频率取决于话筒单元）

17.综合信噪比: > 90dB（A）

18.综合失真率: <0.5%@1KHz

19.灵敏度：输入6dBμV时，S/N>80dB

20.音频输出：平衡式XLR：+5dbV/非平衡式φ6.3mm：+5dbV

21.音频输出阻抗：平衡式XLR：6.6KΩ/非平衡式φ6.3mm：440Ω

22.音量输出：具音量调整方便音控人员及用户控制音量

23.静音方式：数码锁定回路自适应控制

24.功能显示方式：LCD多彩全视角显示

25.功能显示内容：群组、频道、频率、天线A/B自动选讯、RF/AF信号强度、静音、发射器电池容量、功能锁定模式

26.控制方式：自动扫描选频、频率（上/下）、功能锁定模式、频率配对、电源开关

27.输出插头模式：1个非平衡式φ 6.3mm接头/4个独立平衡式XLR接头（四通道）

28.尺寸(mm)：接收器480mm(宽)×45mm(高)×260mm(长)、发射器（桌面会议式、手持式、腰包式）

29.电源：12V AC 2000mA

30.工作温度: -10℃-+60℃

31.工作距离: 约80m（工作距离取决于很多环境因数，包括RF信号的吸收、反射和干扰等）

32.消耗功率:四通道10W。

33.备注：各项规格如有误差，以实际产品为依据

接收器：

1.接收方式：CPU控制自动选讯接收

2.频率震荡模式：PLL锁相环回路

3.载波频段：UHF 612MHz-695MHz

4.频带宽度：83MHz

5.频率响应：40Hz-18KHz（±3dB）（整个系统的频率取决于麦克风单元）

6.频率配对：一键红外对频设定

7.调制方式：FM

8.频道数目：每通道50个（四通道）

9.导频：30K

10.射频灵敏度：< -99dBm

11.镜像抑制：> 80dB

12.频率稳定度：≦±0.005%(-10~60℃)

13.动态范围：> 100dB

14.最大频偏：±45KHz

15.综合信噪比：> 102dB（A）

16.综合失真率：<0.5%@1KHz

17.假象干扰比：<-50dBC

18.灵敏度: 12dBμV（80dBS/N)

19.灵敏度调节范围: 12-32dB/μV

20.离散抑制: ≥75dB

21.天线接口: BNC/50Ω

22.功能显示方式：LCD多彩全视角显示

23.功能显示内容：群组、频道、频率、天线A/B自动选讯、RF/AF信号强度、静音、发射器电池容量、功能锁定模式

24.控制方式：自动扫描选频、频率（上/下）、功能锁定模式、频率配对、电源开关

25.输出插头模式：1个非平衡式φ 6.35mm接头/4个独立平衡式XLR接头（四通道）

26.输出电压: XLR平衡输出500mV、6.35mm混合输出350mV(25KHz调制）

27.电源：DC 12V 2000mA

28.工作电流：400mA

29.待机功率：<0.5W

30.备注：各项规格如有误差，以实际产品为依据

发射器：

1.音头: 动圈手持式（选配）

2.电容式: 桌面会议式、腰包式（领夹、头戴、音频线缆）（选配）

3.频率震荡模式：PLL锁相环回路

4.载波频段：UHF 612MHz-695MHz

5.频带宽度：83MHz

6.输入阻抗：5.0KΩ

7.射频输出功率：10mW/5mW

8.副波抑制：> 60dB

9.导频：30K

10.假象干扰比：<-50 dBC

11.镜像抑制：50dB

12.调制频偏：25Hz

13.离散抑制: -60dB

14.射频功率切换：RF-HI１０mW、RF-LOW3mW

15.LCD显示：射频功率、频率、电量、静音

16.频道转换方式：自动对频

17.发射器天线: 手持式内置螺旋天线、腰包式采用1/4波长鞭状天线、桌面会议式内置螺旋天线×2

18.工作电压：3V（5号(AA)碱性电池×2节），（可定制内置锂电池）

19.工作电流:110mA

20.电池寿命：> 14小时/ 以1800mAH计算

21.备注：各项规格如有误差，以实际产品为依据
